ヨセポンチ タイトル
株式会社 福井機工商会
ポンチ・ダイスなどで穴をあけた形鋼や鉄板類の穴あわせ用のポンチです。
重ねあわせた形鋼や鉄板類をリベットやボルトで固定する前の穴あわせに使用します。


                  標準価格    サイズ× D ×  L × d1× d2× L1 × L2 ×L3  重量:g
16o/YP−16............................800円New   16 ×19×160× 9 ×14× 90 ×45×25   250
19o/YP−19............................980円New   19 ×22×180×10×16×100×55×25  400
22o/YP−22.....................1,200円New   22 ×25×200×12×18×115×60×25  600
25o/YP−25.....................1,620円New   25 ×28×220×14×22×135×60×25  750
28o/YP−28.....................3,800円New   28 ×32×240×16×23×150×60×30 1100
32o/YP−32.....................5,000円New   32 ×36×260×17×28×165×65×30 1450
                                                       単位:o
テーパー部分(L1)の胴部分(D)から約1/3の所が穴径に合うように選んでいただくと安全です。
●材質 S45C/焼入硬度 HRC40

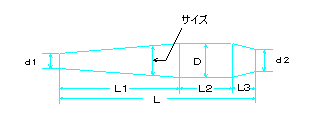

写真 概略図
